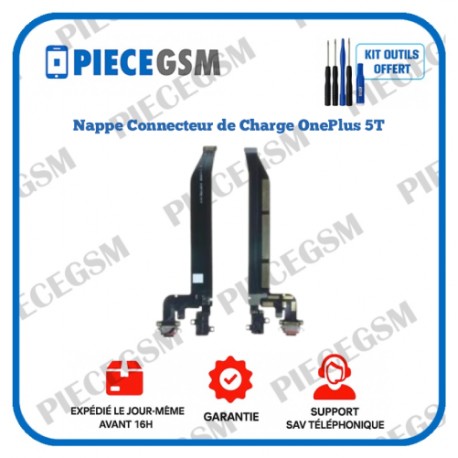

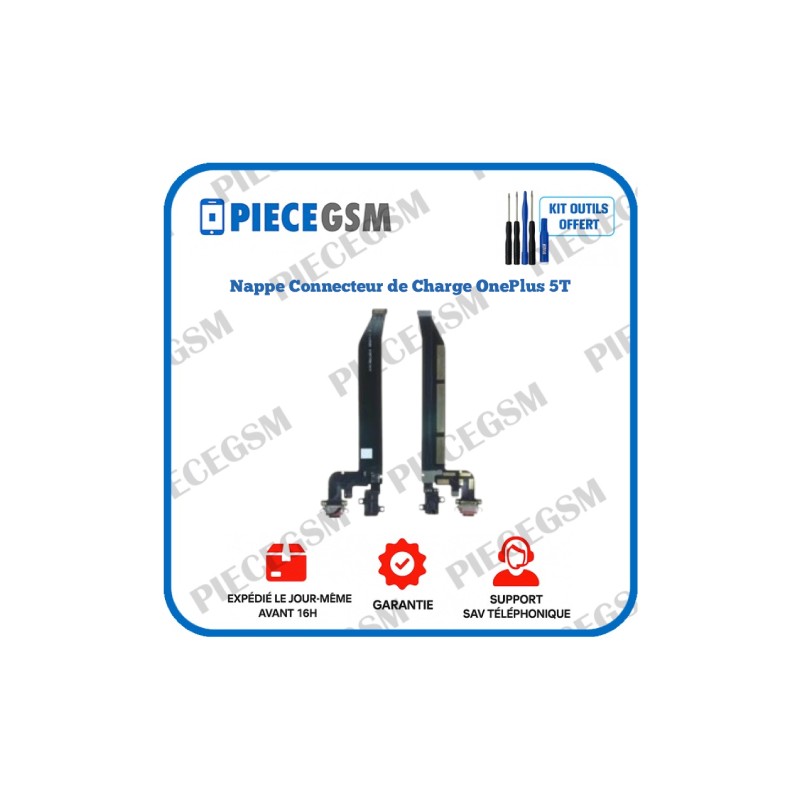

Nappe Connecteur de Charge OnePlus 5T

Nappe Connecteur de Charge OnePlus 5T

1. Caractéristiques techniques

• Compatibilité : Exclusivement OnePlus 5T (ne convient pas au OnePlus 5 standard, car la disposition des vis et du jack diffère).

• Technologie de charge : Supporte la Dash Charge ($5V / 4A = 20W$). Si vous installez une pièce de mauvaise qualité, cette fonction peut disparaître.

• Type de connexion : Connecteur FPC (28 pins) qui se clippe sur la carte mère. Aucune soudure n'est nécessaire pour remplacer l'ensemble de la nappe.

• Matériau : Circuit imprimé flexible (Flex) renforcé au niveau du port USB-C.

2. Fonctions intégrées sur la nappe

Cette pièce unique contrôle trois éléments majeurs :

• Le port USB-C : Pour la recharge et le transfert de données (compatible Dash Charge).

• La prise Jack 3.5mm : Le connecteur audio pour vos écouteurs filaires est soudé directement sur cette nappe.

• Le microphone principal : C'est lui qui capte votre voix lors des appels classiques.

3. Pourquoi remplacer cette nappe ?

Les symptômes de panne sur le 5T sont très spécifiques à cette pièce :

• Problème de charge : Le câble ne tient plus ou le téléphone ne charge que sous un certain angle.

• Audio défaillant : Un seul côté des écouteurs fonctionne ou la prise Jack a du jeu.

• Microphone HS : Vos interlocuteurs ne vous entendent plus, mais le haut-parleur fonctionne (car il est géré par un autre module).
